Skenario 1 - QOS Management Bandwidth Pada Mikrotik untuk RT/RW Net

Tags

Sebagai penyedia layanan Internet dengan skala kecil a.k.a RT/RW Net tentunya kita harus pandai merencanakan strategi untuk meningkatkan kualitas layanan khususnya perihal Bandwidth. Untuk management Bandwidth, Mikrotik sudah menyediakan fungsi Queue yang bisa kita gunakan untuk memanage setiap kebutuhan kita akan keadaan yang dibutuhkan guna menghasilkan Quality Of Service yang baik







Untuk memberikan contoh, Maka saya membuat beberapa ketetapan untuk Skenario kali ini berupa :
  1. Total Bandwidth keseluruhan yang di miliki adalah 10Mbps Untuk Download maupun Upload
  2. Terdapat 2 Kategori User yaitu "User Hotspot" dan "User Non Hotspot"
  3. User Non Hotspot adalah User yang menggunakan perangkat Radio Client, dan MAC/IP Address perangkatnya tersebut di Bypass atau di Binding di menu IP Bindings Hotspot pada Mikrotik
  4. User Hotspot dan User Non Hotspot akan menerima MIR 10Mbps untuk download maupun Upload
  5. User Hotspot Diberikan CIR Sebesar 5Mbps
  6. User Non Hotspot Diberikan CIR Sebesar 5Mbps
  7. Jumlah User Hotspot Bersifat Dinamik
  8. Pembagian Bandwidth dari Tiap jenis User (Hotspot & Non Hotspot) akan dibahagi secara merata menggunakan PCQ
  9. Metode Queue menggunakan Queue Tree
CIR (Committed Information Rate) adalah alokasi Bandwidth terendah yang akan diterima oleh user saat kondisi trafik jaringan teramat sibuk, seburuk apapun kondisi dan keadaan pada jaringan teresbut , User/Klient tetap akan menerima alokasi bandwidth sesuai dengan CIR yang telah di tentukan
MIR (Maximum Information Rate), Jika CIR adalah alokasi Bandwidth terendah, maka MIR adalah kebalikanya. MIR adalah Alokasi bandwidth tertinggi atau batas kecepatan tertinggi atau tercepat yang bisa digunakan oleh user/klient walaupun ia melakukan aktifitas Download menggunakan Downloader seperti IDM.
Untuk Topologi Jaringan masih sama seperti artikel saya lainya, yaitu dimana IP Hotspot Server adalah 192.168.3.1 dan dengan DHCP Range 192.168.3.100-.192.168.1.3.200. Untuk menyamakan Presepsi saya anggap Mikrotik anda sudah selesai di konfigurasi hotspotnya, dan sudah bisa terhubung ke internet, Jika ternyata Belum, maka silahkan baca artikel saya lainya yang ada Blog ini untuk konfigurasi awal Mikrotik yang akan dijadikan Hotspot Server

Konfigurasi untuk user Hotspot

  • Oke, Yang pertama dilakukan adalah membuat 2 Buah PCQ untuk Upload Maupun Download
    Skenario 1 - QOS Management Bandwidth Pada Mikrotik untuk RT/RW Net
    PCQ Download
    Membuat PCQ Upload
    PCQ Upload
  • Selanjutnya membuat sebuah User Profil di Menu Hotspot - Users Profile. Tujuan dibuatnya Profil ini adalah untuk melakukan Marking Paket secara dinamis dan otomatis, agar nantinya paket paket yang di marking tadi bisa di Queue melalui Queue tree
  • Buat Sebuah Profil dengan nama User-Hotspot
  • Incoming Packet Mark di isi dengan Packet-Upload-Hotspot
  • Outgoing Packet Mark di isi dengan Packet-Download-Hotspot
    Membuat User Profil
    Membuat User Profil
  • Selanjutnya Buat sebuah Limitation di Userman melalui menu Profiles lalu klik Tab Limitations
  • Name diisi User Hotspot Test, Uptime diisi 1d untuk masa berlaku 1 hari (1 Day) lalu di Group Name isi dengan nama Profiles Users yang tadi dibuat di winbox (User-Hotspot)
    Membuat Limitation di userman
    Membuat Limitation di userman
  • Selanjutnya membuat Profile di Userman melalui menu Profiles lalu Klik Tab Profiles dan Klik tombol Plus, berikan nama Profile Test 1 Hari
    Membuat Profiles di userman
    Membuat Profiles di userman
  • Validity di isi 1d juga, artinya berlaku selama 24 Jam. Lalu klik Add New Limitation, maka akan muncul sebuah PopUp, lalu centang Limitation yang sudah dibuat lalu klik Add
    Memasukan Limitation kedalam Profil
    Memasukan Limitation kedalam Profil
  • Oke Setelah Limitation dan Profile berhasil dibuat maka tugas selanjutnya adalah membuat User untuk profile tersebut, Contohnya kita buat sebuah user dengan username : usercoba dan Password : passwordcoba
  • Oke, konfigurasi di userman sudah selesai, anda menutupnya dan kembali ke Winbox untuk konfigurasi selanjutnya
  • Buat 2 buah mangle untuk Jump user hotspot
  • Rule pertama, Chain pilih Prerouting, di tab action, action pilih jump dan jump target di isi hotspot (ether hotspot)
  • Rule kedua sama seperti rule sebelumnya, yang membedakan hanyalah Chain, chain yang digunakan untuk rule kedua ini adalah Postrouting
  • Setelah kita mempunyai 2 buah rule mangle, maka selanjutnya adalah membuat Queue di Queue Tree
  • Buat 2 Buah Queue untuk dijadikan Parent Upload dan Parent untuk aktivitas Download
  • Untuk Parent Download beri nama Total Download dan Parent pilih global-out, sesuaikan dengan gambar dibawah ini
  • Untuk Parent Upload beri nama Total Upload dan parentnya pilih internet (Ether yang terhubung ke internet), sesuaikan juga dengan gambar dibawah ini
  • Selanjutnya membuat Queue untuk Aktifitas download User Hotspot, Beri nama user hotspot Download, lalu Parentnya pilih Total Download, untuk packet marks ditulis manual nama paket untuk aktifitas download yang tadi kita buat di User Profile Hostspot yaitu Paket-Download-Hotspot,Queue Type pilih PCQ-Download, Limit at (CIR) di isi 5M sesuai ketetapan yang kitas sepakati tadi yaitu 5Mbps dan untuk Max Limit (MIR) di isi 10M

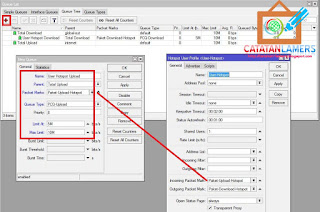

  • Buat lagi Queue baru untuk aktifitas Upload User Hotspot, sesuaikan dengan gambar dibawah ini
Untuk mengujinya lihat gambar dibawah ini, terlihat sesaat ada user yang login menggunakan Profile Hotspot yang kita buat tadi, maka di Firewal Mangle akan terbentuk sebuah Rules baru secara Otomatis yang berfungsi untuk melakukan marking pada IP Address yang digunakan oleh User hotspot tersebut, dan selanjutnya hasil Paket hasil marking tadi melewati proses Queue di Queue Tree

Sampai disini, Kita sudah berhasil melakukan manajemen bandwidth untuk user hotspot yang bersifat dinamis dan otomatis menggunakan Queue Tree. Kita masuk ke langkah selanjutnya untuk melakukan konfigurasi Manajemen bandwidth bagi user Non Hotspot

Konfigurasi User Non Hotspot

Seperti yang saya jelaskan sebelumnya, user non hotspot disini adalah Client atau user yang diBypass IP/MAC nya sehingga ia tidak perlu lagi melakukan Login seperti user Hotspot lainya. Untuk bypass sendiri bisa dilakukan pada IP Address Laptop/PC/HP Client atau bisa juga dilakukan Bypass pada IP/MAC Address Wireless Router milik Client
  • Sebagai Contoh, terdapat sebuah perangkat yang akan kita bypass dengan IP Address seperti yang ada di gambar dibawah ini, untuk melakukan bypass maka tinggal Klik kanan lalu pilih Make Binding, selanjutnya Type di pilih Bypassed lalu klik Ok
  • Maka informasi MAC, IP dan Type tadi akan masuk ke Tab IP Bindings
  • Lanjut untuk membuat rules di Firewall Mangle
  • Buat sebuah Rule, Chain di pilih Prerouting, src-address di isi dengan IP Address user yang tadi di Bypass lalu klik tab Action, action pilih mark connection, new mark connection di isi, koneksi-non-hotspot lalu klik ok
  • buat sebuah rule lagi, Chain pilih prerouting, connection mark pilih koneksi-non-hotspot lalu klik tab action, action di pilih mark packet, new mark packet di isi dengan packet-non-hotspot
  • Lanjut membuat Queue di Queue tree
  • Buat Queue dengan Nama User Non Hotspot Download, selanjutnya sesuaikan seperti gambar dibawah ini
  • Buat juga queue lagi untuk aktifitas upload non hotspot, sesuaikan dengan gambar dibawah ini


Selesai, Hasil akhir dari Konfigurasi hotspot,Firewall, dan Queue Tree harusnya terlihat seperti gambar dibawah ini

Oke, untuk Skenario 1 Management bandwidth kali ini selesai sampai disini, Jika ada kesalahan mohon di koreksi, dan jika Artikel ini membantu anda mohon untuk share ke teman anda lainya.
