Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Tags

Assalamualaikum
Udah pertengahan bulan Oktober dan jumlah postingan di bulan ini baru 4 biji eh buah. Dengan adanya Postingan ini semoga para pengunjung masih tetap betah dan setia membaca artikel-artikel seadanya yang ada di blog Catatan-Lamers ini.

Kali ini saya akan sedikit membahas tentang bagaimana caranya menghubungkan 2 buah Router Mikrotik Via Kabel Lan (Static Routing)

Pada skenario ini saya menggunakan 2 Buah Mikrotik Jenis Routerboard yang akan dijadikan kelinci praktek yaitu, RB750 dan RB751U-2HnD karena kebetulan yang ada di Lab saya terisa hanya 2 sejoli ini saja.

Dari spesifikasinya, RB750 Memiliki 5 Buah Port Ethernet sedangkan Untuk Rb751U-2HnD sama memiliki 5 Buah Port Ethernet juga, namun ada tambahan 1 buah Port Wlan.  Nah untuk mempersingkat penjelasan dan menyederhanakan penulisan artikel ini maka saya hanya akan menggunakan 3 Buah Port ethernet (Ether1,ether2,ether3) pada RB750 dan 2 Buah Port ethernet (ether1 dan ether2) pada RB751U-2HnD.

Skenarionya seperti ini :

RB750
  • Port 1 Terhubung ke Internet dalam hal ini Modem Indihome
  • Port 2 Terhubung ke Switch/hub/AP yang mengarah ke Client (Laptop/PC/Smartphone)
  • Port 3 Terhubung ke Router Mikrotik RB751U-2HnD
RB751U-2HnD
  • Port 1 Terhubung ke Router Mikrotik RB750
  • Port 2 Terhubung kr Switch/hub/AP yang mengarah ke Client
Konfigurasi Router Mikrotik RB750

Untuk mempermudah, dan agar nantinya tidak membingungkan maka langkah awal yang sebaiknya dilakukan adalah mengubah nama interface agar bisa lebih mudah dikenali

Setting Nama Interface Ethernet
  1. ether1 ubah menjadi R1-Internet
  2. ether2 ubah menjadi R1-Lokal
  3. ether3 ubah menjadi R1-Router
cara mengubahnya, dari winbox lalu klik menu interface selanjutnya pada kolom name masing2 interface silahkan diganti seperti pada petunjuk di atas
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Setting IP Address
  • R1-Internet = 192.168.1.2 (Dengan Asumsi IP Modem adalah 192.168.1.254)
  • R1-Lokal    = 192.168.2.1
  • R1-Router  = 192.168.3.1
    Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

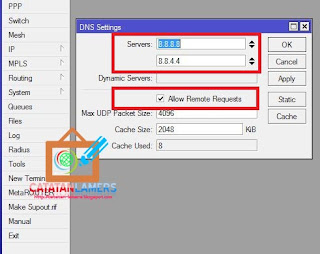

Setting DNS
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Setting Routes
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Sampai pada tahap ini, seharusnya Mikrotik sudah bisa terhubung ke Internet, untuk mengujinya bisa anda lakukan dengan melakukan ping ke google melalui Terminal. Untuk Langkah langkah diatas sengaja hanya saya berikan gambar tanpa adanya penjelasan, dikarenakan Konfigurasi di atas adalah konfigurasi Standart yang sudah pernah saya bahas secara lengkap pada beberapa Artikel saya sebelumnya, Silahkan baca di "Setting RB750" atau di "Settingan Standar Mikrotik".

Konfigurasi Router Mikrotik RB751U-2HnD

Setting Nama Interface Ethernet
  • ether1 ubah menjadi R2-Router
  • ether2 ubah menjadi R2-Lokal
    Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Setting IP Address
  • R2-Router = 192.168.3.2
  • R2-Lokal = 192.168.20.1
    Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Setting DNS
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Setting Routes
Untuk IP yang akan dijadikan Gateway pada Router Mikrotik RB751U-2HnD ini adalah IP Port Ethernet yang terhubung ke Port R2-Router, yang tidak lain adalah Port R1-Router dengan IP 192.168.3.1, maka dari Itu untuk Gateway pada Router RB751U-2HnD ini di isi dengan 192.168.3.1
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing


Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Selesai, Sampai pada tahap ini Router Mikrotik RB751U-2HnD ini pun sudah bisa terhubung ke Internet. Oia saya lupa 1 hal, User yang terhubung melalui R1-Lokal maupun R2-Lokal pun kini sudah bisa terhubung ke Internet, namun harus melakukan settingan IP Address Secara manual pada perangkat (PC/Laptop/Smartphone) yang digunakanya, dikarenakan belum ada DHCP Server pada kedua Port ethernet tersebut. Untuk membuat DHCP Server bisa anda baca melalui artikel saya tentang "Setting DHCP Server Mikrotik"

Jika anda menginginkan agar Jaringan Lokal di Router A (192.168.2.0/24) bisa saling berkomunikasi dengan Jaringan Lokal di Router B (192.168.20.0/24) maka anda harus menambahkan Route pada tabel Route di Router A (RB750), sehingga penampakanya akan menjadi seperti ini
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing

Begitupun sebaliknya, jika anda ingin agar Jaringan Lokal di Router B (RB751U-2HnD) bisa terhubung dan berkomunikasi dengan Jaringan lokal di Router A (192.168.2.0/24) maka harus disetting pula Routingnya, sehingga Tabel Route akan terlihat seperti pada gambar dibawah ini
Cara Menghubungkan 2 Router Mikrotik, Konfigurasi Static Routing


Sekian dan Terima kasih :D
