Membuat Ohm Meter Menggunakan Arduino dan LCD 16x2

Assalamualaikum
Sebelumnya saya telah memposting tutorial tentang bagaimana caranya menampilkan teks pada LCD 16x2 menggunakan Arduino. Nah sebagai kelanjutanya saya akan sedikit memodifikasi wiring pada LCD dan Arduino untuk mendapatkan sebuah fungsi baru, yaitu Ohm Meter atau alat untuk mengukur resistansi pada resistor. Atau singkatnya memfungsikan Arduino untuk mengetahui nilai resistansi atau hambatan pada sebuah resistor dan hasil pembacaanya di tampilkan pada layar LCD 16x2

Jika sebelumnya anda sudah pernah membaca dan mengikuti artikel tentang Menampilkan teks pada LCD maka anda tidak perlu lagi mengubah wiring yang sudah ada, cukup menambahkan beberapa kabel lagi maka anda sudah bisa menjadikan Arduino dan LCD 16x2 sebagai Ohm Meter

Disini saya menggunakan 2 Buah Resistor, resistor pertama bernilai 1KOhm dan Resistor ke 2 Bernilai 2.2KOhm. Penjelasan mengenai digunakanya kedua resistor ini akan dibahas dibawah .

Berikut ini wiring lengkapnya :
  1. LCD pin 1 (GND) ke GROUND
  2. LCD pin 2 (VCC) ke VCC (5V)
  3. LCD pin 3 (VEE) ke pin 3 POTENSIOMETER (10K)
  4. LCD pin 4 (RS) ke pin Digital 2 Arduino
  5. LCD pin 5 (R/W) ke GROUND
  6. LCD pin 6 (EN) ke pin Digital 3 Arduino
  7. LCD pin 11 ke pin Digital 4 Arduino
  8. LCD pin 12 ke  pin Digital 5 Arduino
  9. LCD pin 13 ke pin Digital 6 Arduino
  10. LCD pin 14 ke pin Digital 7 Arduino
  11. LCD pin 15 (LED +) ke VCC (5V)
  12. LCD pin 16 (LED -) ke GROUND
  13. Kaki Kiri R 1KOhm terhubung ke Ground
  14. Kaki Kiri R 2.2KOhm Terhubung ke Kaki kanan R 1KOhm
  15. Pin A0 Arduino Terhubung diantara kedua Resistor
  16. Kaki Kanan R 2.2KOhm terhubung Ke 5V Arduino

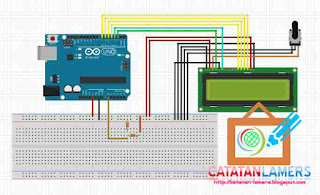

Berikut Gambar wiringnya jika menggunakan Breadboard
Penjelasan
Rangkaian diatas adalah rangkaian sederhana yang terdiri dari 2 bagian yaitu, rangkaian LCD ke Arduino dan Rangkaian Voltage Divider atau pembagi tegangan yang terdiri dari 2 buah resistor yang terhubung seri.

Rumus rangkaian pembagi tegangan (Voltage Divider) adalah :
Vout = Vin x (R1 / R1+R2)
Vout adalah tegangan Output atau nilai tegangan keluaran setelah melewati rangkaian pembagi tegangan
Vin adalah nilai tegangan Input
R1 dan R2 adalah nilai Resistansi (Ohm) sebuah Resistor

Memanfaatkan Rumus tersebut diatas maka kita bisa mengetahui Nilai sebuah Resistansi dari sebuah resistor
R2 = R1 x {(Vin/Vout)-1}
R2 Adalah Resistor yang akan kita cari tahu Nilai resistansinya, Namun pada tutorial ini sekedar untuk melakukan Uji Coba untuk mengetahui rangkaian sudah berfungsi sebagaimana mestinya atau belum maka Nilai R2 kita tentukan adalah sebesar 2200Ohm atau 2.2KOhm

R1 adalah nilai resistor yang akan kita jadikan acuan atau referensi. pada Kali ini kita menggunakan Resistor 1000Ohm atau 1K

Vin adalah nilai tegangan Input dari pin 5V arduino yang artinya Vin disini bernilai 5v

Vout Adalah nilai tegangan Output yang dibaca oleh Pin Analog A0 Arduio

Jika pada LCD ditampilkan nilai R2 adalah 2200 (atau mendekati) maka Itu artinya arduino anda sudah berfungsi sebagai Ohm Meter.

Selanjutnya tinggal ganti saja Resistor R2 dengan resistor yang anda ingin ketahui nilainya.

Berikut Kode Pada Sketch Arduino nya :


Sekian dan terimakasih
Wassalam
