Kupas Tuntas TP-LINK WA5210G dan Fungsi Menu-menunya - Review

  32 comments
TP-Link WA5210G adalah Wireless Access Point Outdoor yang paling sering kita jumpai sekarang ini, Karena harganya yang relatif Murah (500ribu - 700Ribu). WA5210G mempunyai Output Power Sebesar 600mW dengan antena Internalnya 12dBi dan memilik dual polarisasi yaitu Horisontal dan Vertikal.

5210G menggunakan Chipset atheros yang telah dipasang pada Board 5210 ini. 5210G Menyediakan 1 Port LAN, 1 Buah Konektor untuk Antena External dan sebuah Konektor untuk Grounding yang bertujuan untuk mengurangi resiko kerusakan alat pada saat di sambar petir.

Instalasi Ground (GND)

Ada baiknya sebelum Radio 5210G ini dipasangkan pada Tiang/tower maka seharusnya anda melakukan instalasi Grounding dengan Cara menghubungkan Kabel tunggal dengan Ukuran 1.5-3mm pada bagian GND yang ada di WA5210G dan ujung satunya lagi dihubungkan Langsung Ke Tanah.

Mungkin Anda tertarik : UseeTv Indihome Via Hotspot Wireless


Wiring - Pengkabelan

Untuk menghidupkan 5210 ini dibutuhkan POE (Power Over Ethernet) yang sudah di includekan dalam Dus TP-Link 5210 ini. Pada POE tersebut terdapat 3 Port yaitu, DC, POE Dan LAN

pada Port DC disitu di pasangkan Jack Konektor dari Power adaptor yang sudah termasuk di dalam DUS saat pembelian 5210G ini. Untuk Port POE itu dihubngkan langsung dengan Port LAN yang ada pada 5210G, Sedangkan untuk Port LAN dihubungkan dengan perangkat jaringan Lain contohnya saja PC/Laptop.

Perhatikanlah secara cermat jangan sampai Kabel yang terhubung pada Port POE di hubngkan dengan Komputer/PC karena bisa saja menimbulkan kerusakan pada PC/Laptop karena pada Port inilah Power/Listrik mengalir untuk memberikan daya pada 5210 menggunakan Kabel LAN


Setting Wireless TP Link WA5210G

Defaultnya 5210 ini memiliki IP 192.168.1.254 dan untuk melakukan setting wireless TP Link WA5210G ini,  maka komputer/Laptop anda harus disetting IP pula menjadi Sekelas dengan IP WA5210G.
Setelah tiap port pada POE sudah di pasang dengan benar, dan Laptop/PC anda sudah di setting IP nya maka waktunya masuk ke halaman Management TP LINK dengan Cara mengakses IP WA5210G (192.168.1.254) Melalui Browser (Chrome/Firefox) dari PC/Laptop anda,

Setelah itu akan muncul sebuah POPUP yang meminta anda untuk memasukan username dan password Tp-Link, defaultnya Username dan Password 5210G adalah username : admin dan password : admin

Jika berhasil Login maka anda akan dihadapkan pada tampilan Status WA5210G, terlihat disamping Kiri tersedia beberapa menu yang akan kita bahas 1 persatu seperti pada gambar di bawah ini
Baca Juga : Mudah, Setting Mikrotik RB750

Menu Status : Menampilkan informasi status perangkat Wireless TP Link WA5210G seperti IP Address, Mode Wireless dan beberapa informasi lainya

Menu Quick Setup : Fungsinya untuk melakukan konfigurasi menggunakan wizard atau panduan secara cepat.

Menu Operation Mode : pada menu ini kita akan memilih mode apa yang akan digunakan untuk 5210G. disitu tersedia 3 pilihan yaitu AP Client Router, AP Router dan AP.

AP : Wireless TP Link WA5210G akan memancarkan signal wireless dan port LAN pada TP Link WA5210G akan menjadi WAN (Sumber koneksi/internet) dalam mode Bridge . artinya IP yang datang dari LAN (Yang sudah menjadi WAN) akan sama/sekelas dengan Client wireless yang konek ke 5210 ini. Contoh modem Telkom mempunyai IP 192.168.1.254 dan port LAN pada 5210 di port LAN modem telkom maka user/Client yang konek ke 5210 melalui wireless akan mendaptkan IP yang sama/sekelas dengan modem Telkom yaitu 192.168.1.x

AP Router : Mode ini sebenarnya sama saja konsepnya dengan mode AP namun yang membedakan adalah Jika pada Mode AP 5210 hanya bertindak sebagai Bridge(Jembatan) maka pada mode AP Router 5210 akan berubah fungsi menjadi Router, yang artinya IP dari LAN Modem tidak akan sama dengan IP Client yang terhubung dengan 5210 Melalui Wireless.

AP Client Router : Pada Mode ini berbeda dengan Mode-mode Sebelumnya, jika sebelumnya (AP dan AP Router) Sumber internet berasal dari LAN maka pada mode ini Internet (WAN) Berasal dari Wireless dan Keluar menuju LAN 5210G
Menu Network : Di menu inilah anda mengatur IP Address dari TP-Link 5210G ini, yang mana defaultnya adalah 192.168.1.254. Karena kali ini saya menggunakan Mode AP saja maka di tab network hanya akan ada Pengaturan IP yaitu untuk LAN, namun jika saya memilih Mode Router (AP Router/Client Router) maka akan terdapat 2 Pengaturan IP yaitu untuk LAN dan WAN

Menu Wireless - Basic Settings : dimenu ini terdapat 5 Hal yang disediakan untuk di konfigurasi yaitu Region,SSID, Channel, Power dan Mode.
Region : Negara
SSID : Nama Wireless Yang akan dipancarkan
Channel : Pemilihan Channel untuk frekuensi 2.4Ghz
Power : Pengaturan Power Radio
Mode : Pemilihan Mode Wireless B/G/N
Wireless - Wireless Mode : disini tersedia pilihan Mode yang akan di gunakan wireless dan bisa anda pilih sesuai kebutuhan anda

AP : Pemancar
Client : Penerima
Repeater : Menjadi Penerima sekaligus Memancarkan kembali signal Wireless yang diterima oleh 5210
Universal Repeater : Sama saja dengan Repeater, yang membedakan hanyalah jika wireless yang akan di tangkap dan di pancarkan kembali berasal dari Perangkat selain Produk TP-Link maka Mode inilah yang dipilih, contoh Jika AP Pemancar adalah Bullet M2 keluaran Ubiquiti maka Untuk meneruskan signal tersebut maka Universal Repeaterlah mode yang harus digunakan
Bridge (Point To Point) : Mode ini masih hampir mirip dengan Mode repeater/Universal Repeater, yang membedakan adalah pada mode ini kita bisa merubah SSID wireless yang akan di pancarkan kembali sehingga tidak sama dengan SSID AP Pusat atau AP Pasanganya. Pada perangkat Ubiquiti Mode ini dikenal Dengan Mode WDS (Wireless Distribution System)
Bridge (Point To Multi Point) : Masih sama seperti sebelumnya (Bridge PTP) namun pada mode ini 5210G bisa terhubung ke beberapa (lebih dari satu) AP Lain
Wireless -Security Settings : dimenu ini berfungsi untuk mengatur Password untuk wireless anda, Tersedia 4 Pilihan yaitu disable Security (Tanpa Password), WEP, WPA/WPA2 dan WPA-PSK/WPA2-PSK.

Wireless MAC Filtering : fungsi ini merupakan Fungsi keamanan tambahan setelah Password. pada Filtering Rules ada 2 Option yaitu allow dan deny yang artinya jika anda menambahkan MAC Address Contohnya 11:22:33:44:55:66 dan pada Filtering Rules anda memilih allow maka MAC Address selain 11:22:33:44:55:66 tidak akan bisa terhubung ke Wireless 5210 anda, Sebaliknya jika pada filtering Rules anda memilih Deny maka Hanya MAC Address 11:22:33:44:55:66 sajalah yang tidak bisa Terhubung dengan Wireless anda. jika anda menggunakan Fitur ini jangan lupa untuk mengenable kan Fungsi ini dengan Menekan tombol Enable

Menarik Dibaca: Limit Youtube Menggunakan L7 Di Mikrotik


Wireless - Wireless Statistic : ini untuk menampilkan informasi statistik station yang terhubung ke AP Wireless 5210 anda

Wireless - Distance Settings : dimenu ini untuk mengkonfigurasi Jarak dalam satuan KM,

Wireless - Antenna Aligment : untuk melihat kekuatan signal dengan mengubah direksi antena. Fungsi ini hanya akan bisa digunakan jika 5210 anda disetting sebagai Client.

Wireless -Throughput Monitor ; Fungsi ini untuk menampilkan informasi Throughput dengan menekan tombol Start

Wireless - SpeedTest : Untuk mengukur kecepatan Koneksi antara 5210 dengan Perangkat lainya yang terhubung dengan Wireless 5210

DHCP -DHCP Setting : Menu ini untuk mengkonfigurasi DHCP Server pada 5210G

DHCP - DHCP Client List : Untuk menmpilkan Device yang terhubung dan mendapatkan IP dari DHCP Server 5210

DHCP - Address Reservation : Berfungsi untuk memberikan IP yang sama secara terus menerus kepada Device yang anda kehendaki dengan menambahkan MAC Address Device tersebut ke menud address Reservation dan memberikan IP yang anda kehendaki untuknya.

Wireless Settings - Enable WMM : untuk Mengaktifkan fungsi Wireless MultiMedia. menu ini berfungsi untuk memastikan tiap AP dan Client dapat menjalankan Aplikasi yang membutuhkan Qos (Quality Of Service) Seperrti Video Call, internet Call dan lain-lain.

Baca Juga : Bobol Password Wireless dari Android
Wireless Setting - Enable AP Isolation : Jika fungsi ini diaktifkan maka setiap device yang terhubung ke Wireless 5210 tidak bisa saling terhubung (ping,sharing data dan lain-lain)
Wireless Settings - Disable Short Preamble : Jika pilihan ini dicentang maka Short Premable akan dinonaktifkan dan mengaktifkan Long Pramble

Wireless Settings - RTS Thresold
Wireless Settings - Fragmentation Thresold
Wireless Settings - Beacon Interval
Wireless Settings - Antena Settings : Pemilihan polarisasi antena, defaultnya adalah Vertikal. pada beberapa artikel dan pembahasan di group/Forum2 disebutkan bahwa Polarisasi Horisontal pada 5210 kurang bagus daripada Vertikal.

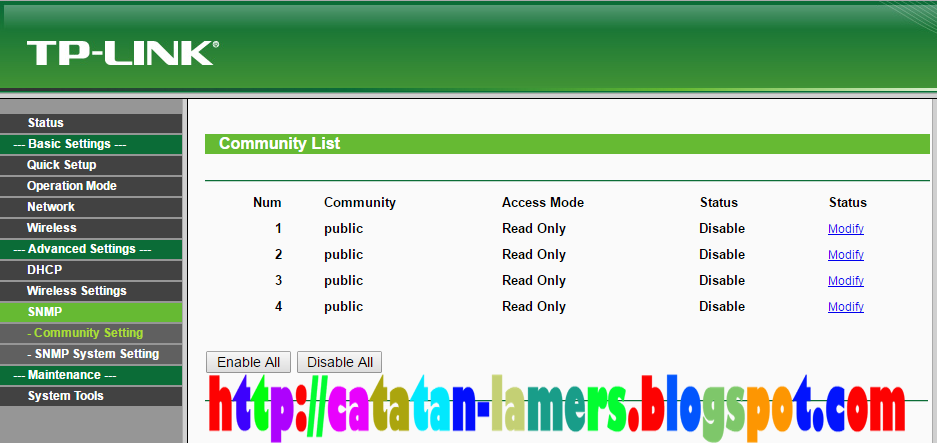

SNMP : Fungsi ini untuk memantau dan 5210 dari jauh
SNMP System Settings : Untuk mengkonfigurasi SNMP
Firmware ; Menu untuk memperbaharui Firmware 5210

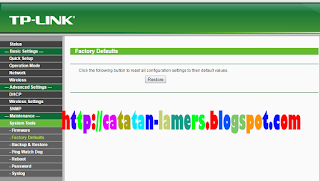

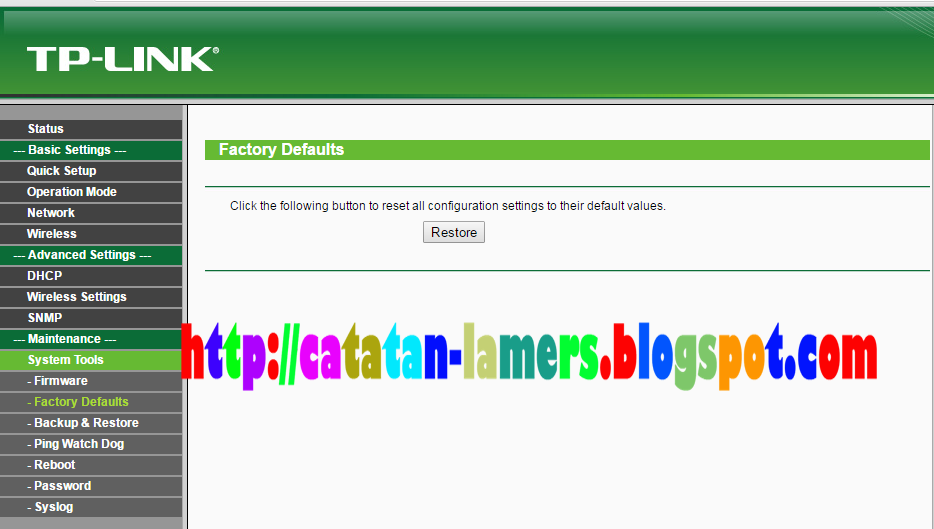

Factory Default : Mengembalikan 5210 menjadi settingan Standart, Sperti baru dibeli dari toko
Backup & Restore : Berfungsi untuk menyimpan atau pun Meload kembali Pengaturan-pengaturan pada 5210

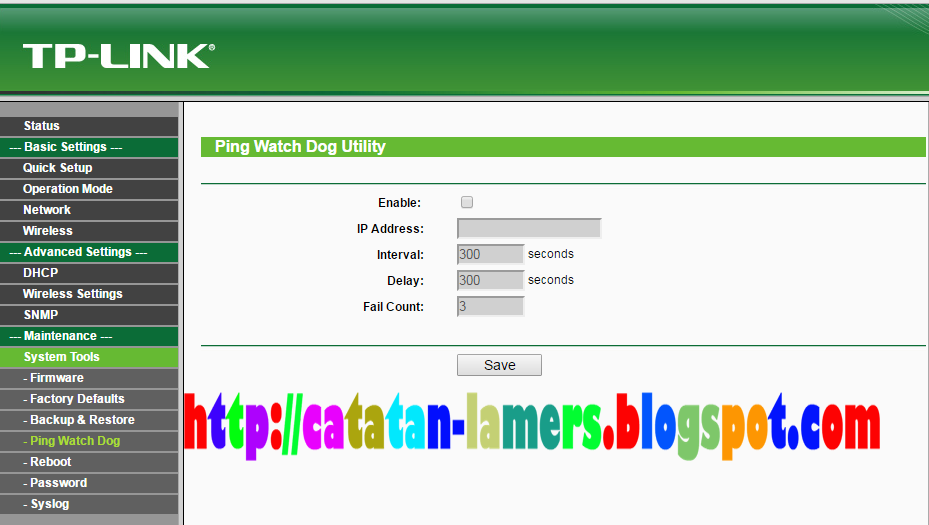

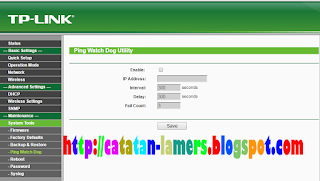

Ping Watch Dog : untuk melakukan Ping ke IP/Alamat yang ingin anda Ping
Reboot : Untuk Merestart 5210
Password : Mengatur keamanan untuk halaman konfigurasi 5210
SysLog : Menampilkan Log Aktifitas

Baca Juga: Cara Baru Remot Mikrotik dari Luar Jaringan, Gampang dan Work 100%
Jika dari Penjelasan saya di atas terdapat kekeliruan maupun kesalahan Mohon untuk dikoreksi dengan menginggalkan komentar. Terima kasih Telah Membaca artikel pembahasan setting wireless tp link WA5210 ini.

Video Tutorial Setting TP Link WA5210G


32 comments :

  1. hai gan.. posting keren.. tapi saya mau tanya, cara setting untuk penggunaan AP Router gmn ya?? soalnya saya punya modem dan rencanan 5210 ini saya buat wifinya. tolong cara settingnya gan..

    ReplyDelete
    Replies
    1. Di Operation mode pilih AP Router
      terus IP WAN di bikin sekelas sama IP Modem..
      ex : ip modem 192.168.1.1 , jadi IP WAN 5210 192.168.1.2

      untuk IP Lan 5210 harus beda dengan IP WAN
      ex : 192.160.100.1

      selanjutnya tinggal setting SSID wifi sama password aja dan DHCP server

      Delete
  2. gann saya mau naya penerimaan apa tp link wa5210 bisa di pakai untuk penerima dan pemancar kayak wa7210 n knapa klo pakai antene external sinyal malah hilang terimakasih

    ReplyDelete
    Replies
    1. bisa gan..
      bisa pake mode repeater atw bridge ptp

      5210 emang ada masalah pada antena ext, jadi harus sedikit dimodifikasi pada rangkaian jalur antena pada papan pcb nya

      Delete
    2. 1.Maksudnya apakah harus bongkar routernya dan oprek sendiri gitu gan?
      2.Trus mau tanya juga gan bisa gak misalkan dari perangkat ini setelah menangkap sinyal wifi dari kantor langsung digunakan sebagai pemancar wifi hotspot di rumah tanpa tambahan alat lagi?

      Delete
    3. 1. Yup harus di oprek gan..jalur antenanya di potong trus dipindahin
      2. Bisa, ada Mode pilihan , Repeater, Universal Repeater, Bridge PTP dan Bridge PTMP.. ke empat mode tersebut bisa digunakn untuk menerima sekaligus memancarkan kembali istilahnya Repeater..Untuk fungsi dari tiap mode dan Pemilihan mode silahkan baca penjelasan di atas mas

      Delete
  3. Met siang gan,,,
    Penjelasannya sdh mantap,,,

    Tapi sy mau bantuannya untuk set TL WA5210 sebagai universal repeater,,,

    Mohon pencerahannya,,,
    Thanks,,,

    ReplyDelete
    Replies
    1. siang om admin,

      topologi sperti ini

      INdIHOME - MIKROTIK - LINK MASTER ( PROLINK PHA1010 )

      NAH SAYA MAU JADIKAN TLWA5210 SEBAGAI PENERIMA SEKALIGUS PEMANCAR
      CUMA PAS SAYA PILIH OPSI UNIVERSAL REPEATER KOQ GAK BISA MANCAR YA,,,?
      TRUS BAR SIGNAL YANG DI TERIMA JUGA TIDAK ADA DI MENU STATUS
      KIRA KIRA ADA PENGATURAN LANJUTAN GAK OM ??
      MOHON BANTUANNYA,,,
      THANKS

      Delete
    2. saya belum pernah nyoba pake Prolink PHA1010. tpi seharusnya sama aja kayak radio lainnya..
      Coba pake WDS gan di prolink (kalo emang ada WDS) trus masukin mac address 5210.
      nah di 5210 pilih mode Bridge (PTP/PTMP) terus masukin MAC Prolink

      Delete
  4. Hai gan, sy pakai wa7210n dan disetting AP. Diruangan bisa konek, Tapi setelah dipasang ditiang diatap rumah tidak bisa konek. Kabel yg sama sy pakai diatas maupun waktu dibawah. (Kabel LAN 10 m) Apakah ada settingan yg blum benar, misalnya settingan chanel atau yg lainnya ??? Tq gan......

    ReplyDelete
    Replies
    1. Mungkin terlalu tinggi, atw interfensi..coba ganti channel dlu

      Delete
  5. Sore gan,sy punya tp LinkedIn TK WA 5210ga,sy nembak hotspot sm teman,sy mau seting sebagai penerima sekaligus pemancar, masalahnya mau di pakai untuk beberapa user nda bs bs nya cm 1user aja, terus kadang sy buka browser umpama tab 1 FB,terus mau pindah tab yg ke dua mau buka browser yg lain nya harus log-in lg dan log-in lagi kira2 apa yg harus diperbaiki setingan nya,apa direset ayo gmn gan
    Makasih

    ReplyDelete
    Replies
    1. settinganya gan..
      coba pake mode Bridge (Point To Point).
      dengan syarat MAC Address 5210 milik agan di daftarin di AP milik temen agan...
      kalo boleh tau Hotspot milik temennya pake AP merek & type apa ?

      Delete
  6. saya pake tpLink 5210 di atas tapi sudah berubah jadi Ubiquiti "tempe rasa ubi" tp saya bingung setting buat menerima sekalian memancarkan kembali terimakasih yang sudah mau menjawab

    ReplyDelete
    Replies
    1. mohon bantuannya lewat email juga boleh dehanyusup@gmaildotcom thanks....

      Delete
    2. pilih mode AP Repeater
      centang wds
      trus masukin MAC address AP Lawan

      di AP lawan lakukan hal yang sama

      Delete
    3. Oia, Channel,Channel width harus sama..
      Trus jgan pake security wpa/wpa2

      Delete
  7. gan saya msih buta masalah jaringan. sya mau tanya tlong blas ya gan. Kabel UTP yang di pake untuk menghubungkan TPlink WA5210G ke port POE, pakenya Straight atau Cross ??? terus klo yang dari POE mau di sambungkan Ke router indoor buat nyebarin sinyal wifi itu pke UTP Straight atau Cross. tolong di jawab ya gan saya lagi berusaha belajar.

    ReplyDelete
    Replies
    1. selama ini sy hanya gunain kabrl straight gan untk mnghubngkan smua jenis prngkt jaringan..
      soalnya setau sy, skrng smua perangkt udah suppprt kedua jenis kbel tsb (straight & cross)

      Delete
  8. This comment has been removed by the author.

    ReplyDelete
  9. Q udah seting jadi client, sinyal bar udah kebaca 60% tapi knp ga bisa acces internet yah?

    ReplyDelete
    Replies
    1. ip gateway nya brpa?
      cek IP address di client apa udah sesuai dgn networknya atw belum

      Delete
  10. sungguh luar biasa, postingannya keren bnget, mudah dipahami buat orang awam (sperti saya).

    ReplyDelete
  11. This comment has been removed by the author.

    ReplyDelete
    Replies
    1. tanya gan... tp link wa7210n sebelum di reset aku seting ap client router bisa sambung/konek pc/laptop/HP. masalahnya setelah reset dan seting ulang wifi yang dipancarkan hanya bisa sambung/konek dengan pc/laptop. dengan HP tidak bisa sambung walaupun sinyal full. hanya loading menyambungkan gt. masalahnya dmn gan?

      Delete
    2. Wirelessnya di pakein password? kalo ia, coba ganti jenis enkripsinya cek juga channel width (pilih 20) cek juga Modenya (b/g/n) terakhir perhatikan juga region, (Indonesia)

      Delete
  12. Mau tanya gan, saya udah pasang wa5210g dengan setingan mode bridge point to point di arahin ke bullet hotspot saya. setelah setting, pada bagian status semua terbaca termasuk sinyal tapi pada bagian "recieve"nya masih 0, sedangkan "send" sudah bisa terbaca (ada angkanya) dan internet tidak jalan.. kira-kira kesalahannya di mana ya gan... mohon pencerahannya.

    ReplyDelete
    Replies
    1. Di Bullet udah di masukin MAC Address 5210 ?

      Delete
    2. Saya pake bullet M2 dan WDS nya sudah enable, tapi tempat masukan MAC addresnya di bagian mana ya gan ..?

      Delete
    3. Di bullet Modenya pilih AP-Repeater...nanti muncul kolom buat masukin MAC

      di 5210 jgan pake Bridge PTP. tapi yang di pake Bridge PTMP yang ada bnyak kolomnya

      Delete
